温度麻豆伦理片无码根据电源模式可分为双线系统温度麻豆伦理片无码和四线系统温度麻豆伦理片无码两种。双线系统温度麻豆伦理片无码输出信号和电源共用一根双芯电缆；四线温度麻豆伦理片无码的电源使用双芯电缆，输出信号使用双芯电缆。温度麻豆伦理片无码校准基于国家标准温度麻豆伦理片无码校准规范JJF 1182007

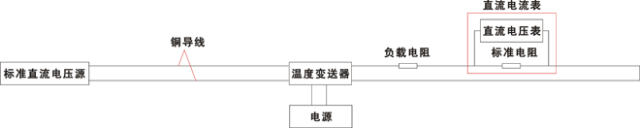

1.当双线热电偶温度麻豆伦理片无码在参考端具有自动温度补偿时，接线如上所示。

1.1当输入信号为热电偶时，校准智能温度麻豆伦理片无码根据此图接线。其他制造商也有相同的温度麻豆伦理片无码接线。

1.2上图中的热电偶补偿线采用测量热电偶对应的补偿线。用毫伏信号发生器模拟热电偶信号；冰容器处于冰和水的混合状态，冷端温度保持在0℃..

1.3 温度麻豆伦理片无码精度测量方法:

毫伏信号发生器根据热电偶分度表对应的电位值，直接模拟热电偶输出信号，测量20mA信号输出温度麻豆伦理片无码，计算麻豆伦理片无码的测量精度。

这种测量方法可以消除测量过程中冷端温度变化引起的测量误差，但补偿线本身引起的测量误差无法消除。该方法通常用于温度麻豆伦理片无码的实验室测量和工厂校准。

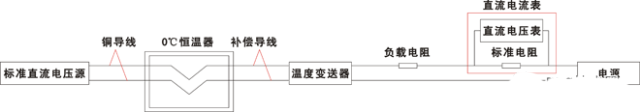

2.当双线热电偶温度麻豆伦理片无码在参考端没有自动温度补偿时，麻豆伦理片无码校准接线如上所示。

2.1当双线热电偶温度麻豆伦理片无码在参考端没有自动温度补偿时，使用上图。

2.2当用实际测量方法校准补偿温度麻豆伦理片无码的热电偶时，也采用这种连接方法:

温度计放置在麻豆伦理片无码的输入端，测量冷端的温度值。温度电位值Eω由分度表检查。然后，根据热电偶分度表的电位值E0，测量毫伏信号发生器输出(E0-Eω)，即模拟热电偶的输出，热电偶温度麻豆伦理片无码20mA电流输出值，计算麻豆伦理片无码的测量精度。该方法有环境温度变化和温度计测量冷端误差两个方面，不能消除这两个方面引起的测量误差。因此，它通常用于现场零时间比较测量，而不是用于温度麻豆伦理片无码验证。

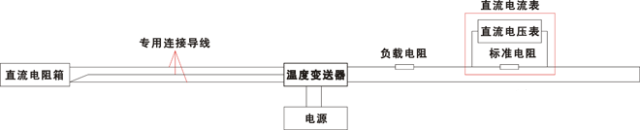

3.双线热阻温度麻豆伦理片无码如上所示检查接线

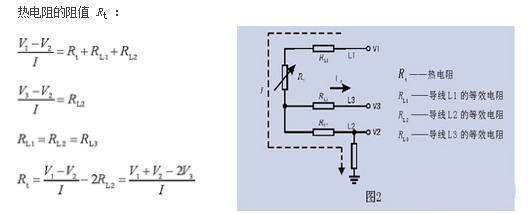

3.1热电阻信号必须与三线制温度麻豆伦理片无码相连，这有利于获得更高的测量精度。详细介绍了“Pt100两线制、Pt100三线制和Pt100四线制布线对温度测量精度的影响”一文。三线制要求三根导线具有相同的材料、导线直径、长度和工作温度，以使三根导线的电阻值相同，即RL1=RL2=RL3。激励电流I通过导线L1和L2被施加到热敏电阻，并且电势V1、V2和V3被测量。导线L3连接到高输入阻抗电路，IL3=0。

3.2智能温度麻豆伦理片无码当输入信号为热阻时，检查智能温度麻豆伦理片无码并根据此图接线。其他制造商也有相同的温度麻豆伦理片无码接线。

4.当四线热电偶温度麻豆伦理片无码在参考端具有自动温度补偿时，麻豆伦理片无码校准接线如上所示。

注:最常见的共轨热电偶温度麻豆伦理片无码 (1入、1出、1入、2出等)。)和安装在机架上的热电偶温度麻豆伦理片无码根据该图接线。

5.当四线热电偶温度麻豆伦理片无码在参考端没有自动温度补偿时，麻豆伦理片无码校准接线如上所示。

6.四线热阻温度麻豆伦理片无码如上所示检查接线

———————————————————
