下面麻豆国产AV国片精品了解下一个双线、三线和四线系统的连接和布线压力麻豆伦理片无码

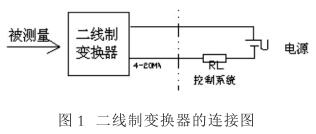

图1是双线转换器的接线图。DC电源U( 24V)通过两条线路向现场转换器供电，这两条线路也是输出信号(4 ~ 20 mA)的传输线。输出电流信号需要通过标准电阻RL = 250Ω转换成电压UL = IRL = (1 ~ 5) U，并发送给控制器。这种双线转换器的特点是仅用于检测信号，没有控制功能。

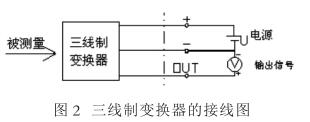

三线转换器的接线图如图2所示。除了两条电流传输线外，电流输出系统还有一条电源线为变压器供电。三线制是指电源的正端用一条线，信号输出的正端用一条线，电源的负端和信号的负端共用一条线。电源主要为DC 24V，输出信号为DC4-20mA，负载电阻为250ω或DC0-10mA，负载电阻为0-1.5kω；也有毫安和毫伏信号，但由于输出电路形式不同，负载电阻或输入电阻有不同的值。

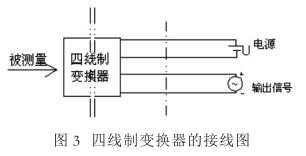

由于DC4-20mA和DC 5V信号系统的推广应用，为了便于控制系统应用中的连接，要求一些非电气单元组合的仪表，如在线分析、机械量、电量等，可以采用DC4-20mA信号系统，但由于其转换电路复杂、功耗大，很难完全满足上述三个条件，不能实现双线制。 因此只能在室外采用，大部分四线制麻豆伦理片无码采用交流220伏供电，部分采用直流24V供电，输出信号为DC 4-20mA，负载电阻为250ω，或DC 0-10mA，负载电阻为0-1.5ω； 也有毫安和毫伏信号，但由于输出电路形式不同，负载电阻或输入电阻具有不同的值，如图3所示。

电流信号输入接收仪器。如果电阻器R1并联，则接收电压信号。由于各种麻豆伦理片无码的工作原理和结构不同，会出现不同的产品，这就决定了麻豆伦理片无码的双线、三线和四线连接形式。
